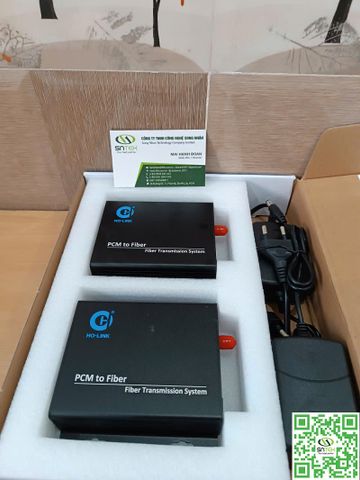

BỘ CHUYỂN ĐỔI QUANG THOẠI 2 KÊNH HL-2P-T/RF

Nhà cung cấp: Ho-link, Cung cấp bởi SNTEK

Mô tả sản phẩm

BỘ CHUYỂN ĐỔI QUANG THOẠI 2 KÊNH HL-2P-T/RF có khả năng truyền tín hiệu 2 cổng điện thoại RJ11 và 1 cổng mạng RJ45 qua cáp quang. Bộ chuyển đổi hỗ trợ truyền tín hiệu qua cáp quang single mode khoảng cách 0-20km, cáp quang multi mode khoảng cách 0-2km.

Các tính năng nổi bật của HL-2P-T/RF

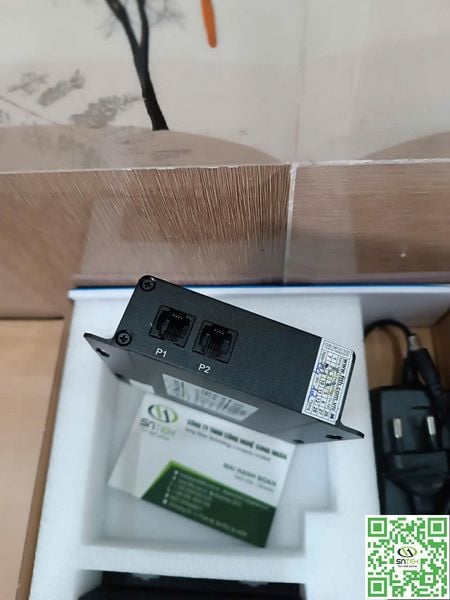

Cung cấp 2 cổng thoại RJ11
Hỗ trợ 1 cổng mạng RJ45 100Mbps
Sử dụng máy biến áp tần âm thanh và bộ ghép quang điện để tách hoàn toàn giao diện điện thoại và các mạch khác
Giao diện giọng nói hỗ trợ ID người gọi và cung cấp tín hiệu đảo cực
Mỗi tín hiệu thoại có ba mức bảo vệ điện áp quá dòng
Khoảng cách truyền qua cáp quang single mode thông thường 20KM, multi mode 1KM, cáp quang single mode xa nhất có thể được tùy chỉnh lên tới 100KM
Truyền dẫn qua cổng quang 1 sợi / 2 sợi (tùy chọn)
Không nén, không trễ, giọng nói có độ trung thực cao
Cắm và chạy, không cần sửa lỗi
Chức năng hiển thị trạng thái LED hoàn hảo, dễ bảo trì và quản lý
Thiết bị phân biệt giữa thiết bị truyền và thiết bị nhận

Thông số kĩ thuật của bộ chuyển đổi quang thoại 2 kênh HO-LINK HL-2P-T/RF:

FX0 relay（switch)
Serial no.	Parameter	Symbol			Min value	Typical value	Max value	Unit	Remarks


1	Fluid flow voltage	VR			30		120	VRMS	（17-60）HZ
2	Ring to check the voltage				35			V
3	Frequency ring detection				17		60	Hz
4	2-wire AC impedance				200Ω+ 680Ω// 0.1uF				Off-hook state
5	Return loss				20	40		db
6	Depth of parallelism				60	70		db
7	Common mode rejection ratio	CMRR			60	70		db
8	Power supply rejection ratio	PSRR				30		db
9	Idle channel noise	NC				75		db
FXS user（telephone）
Serial no.	Parameter	Symbol			Min value	Typical value	Max value	Unit	Remarks


1	Fluid flow voltage	VR					150	VRMS
2	Ringing voltage	Vring				75	90	V


	Ringing frequency				17		60	Hz
3	Cutting fluid time						200	ms
4	2-wire AC impedance				200R + 680R // 0.1uF				Can be adjusted to 600Ω
5	Return loss				20	40		db
6	Depth of parallelism				60	70		db
7	Common rate rejection ratio	CMRR			60	70
8	Power supply rejection ratio	PSRR
	Vcc					30		db
	Vbat					30		db
9	Idle channel noise	NC				75		db
Telephone physical connector			RJ11
Fiber index
Module type				Single fiber（standard）
				Multi-mode is optional
Wavelength				1310nm 1550nm（Option is based on device function）
Module rate				155Mbps/1.25Gbps（Option is based on device function）
Power supply				DC 5V1A
Dimensions				10410428mm
Material				Aluminium ally
Tx power				＞-12db
Rx sensitivity				＞-24db
Fiber connector				FC （standard）SC/ST/LC(optional)
Ethernet index
Bandwidth				Adaptive 10/100Mbps rate
Protocol				IEEE802.3 10Base-T Ethernet , IEEE802.3u
				100Base-TX/FX Fast Ethernet , IEEE802.3x Flow control ,
				IEEE802.1q VLAN,IEEE802.1p Qos,IEEE802.1d Spanning Tree
Physical interface				RJ45
Other index
Working temperature				-20°C ~70°C
Storage temperature				-40°C ~85°C
MTBF				>100,000hours
