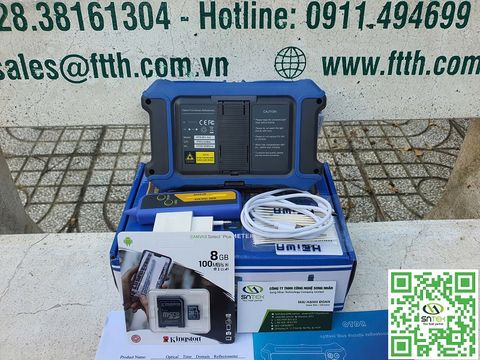

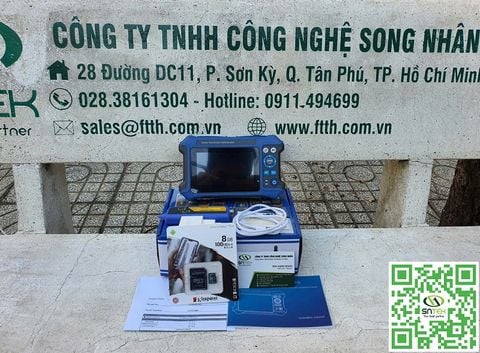

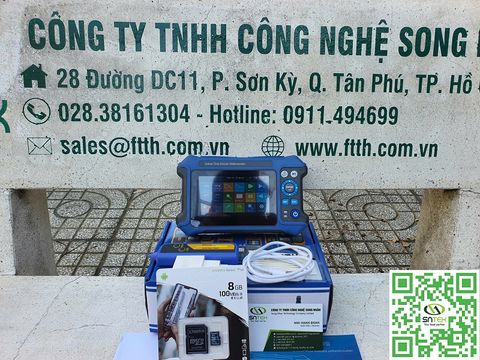

MÁY ĐO CẦM TAY OTDR-PON/XGSPON OT6303-N2

Giá gốc Liên Hệ

← Sản phẩm trước Sản phẩm sau →

Mô tả sản phẩm
MÁY ĐO CẦM TAY OTDR-PON/XGSPON OT6303-N2 là phiên bản nâng cấp của dòng OT6303. Hỗ trợ thực hiện đa chức năng trên cáp quang và cáp mạng RJ45 chỉ trong một thiết bị cầm tay nhỏ gọn bao gồm: đo quang OTDR, đo công suất quang GPON/XGSPON (OPM), đo phân tách quang 10G dual, phát nguồn tín hiệu quang(LS), xác định điểm đứt cáp quang (OFR), chẩn đoán điểm suy hao sợi quang (EFR), đo kiểm thông số suy hao (OLTS), soi xác định sợi quang (VFL), lập sơ đồ trực quan các sự kiện trên cáp quang (iLOM), Flash Light (Đèn chiếu sáng), kiểm tra chuẩn cáp mạng, dò cáp mạng và đo chiều dài cáp mạng (đầu nối RJ45).

THÔNG SỐ KỸ THUẬT CHI TIẾT OT6303-N2:

OTDR

Test Wavelength

1310/1550nm or 1310/1550/1625±20nm

Fiber Type

G.652 SM Fiber

Event Dead Zone

8m

Dynamic Range

28dB/26dB

Event Dead Zone

3m

Attenuation Dead zone

8m

Measurement Range

5m~80km

Pulse width

5ns~10us

Accuracy

± (lm+ Sampling interval +0.005%x Test  distance)

Linearity

±0.02dB/dB

Sampling Points

16k~128k

Sampling resolution

0.05m~8m

Reflection accuracy

±3dB

Data Storage

Internal: 600: External: TF Card

Laser Safety Class

Class 2 level

Interface type

FC/UPC (Replaceable SC, ST)

Drop Test

Yes

Water Proof

Yes

Online Detection-APD Effective  Protection

Yes

Automatic Test

One-click operation

File format

SOR (Standard file format)

SOR file batch processing

Yes

Auto File Saving

Yes

File Batch Export

Via USB

Auto analysis of test results

Yes

Remote Software Update

Support

10G OPM

Calibration wavelength

1490nm

1577nm

Measurement range

+10~-40

+10~-40

Isolation

1577nm>35dB

1490nm>35dB

Uncertainty

±5%

Connector

Universal FC/SC/ST

OPM

Wavelength Range

800nm~1700nm

Calibration wavelength

850/1270/1300/1310/1490/1550/1577/1625nm

Measurement range

-50~+26dBm

Uncertainty

±5%

Connector

Iniversal FC/SC/ST

OLS

LD type

FP-LD

Output Wavelength

1310/1550nm±20nm

Output power

≥ -5dBm

Modulation Frequency

CW/270/1k/2kHz

Stability

CW, ± 0.5dB/15min (Test after 15 mins of preheating)

Connector

FC/UPC (Interchangeable SC,ST)

VFL

Work wavelength

650nm±20nm

Output power

10nW

RJ45 Cable Tracker

Mode

Digital tracking

Distance

≥ 300m

Online/Line Pair Tracking

Support

RJ45 Cable Length

Distance

≥ 300m

Optical Loss Test

Wavelength

Consistent with OLS

IL test

Support

OUN Status



Display

Online or off-line

General Parameter

Display

4.3” colorful touch screen LCD

Data Interface external

USB type-C

External Storage

TF card

Power Supply

Polymer Li-battery 37V, 4000mAh

Power Adapter  5VDC, 1A

Working Time

Standby>20h; Measuring time>12h

Operating Temperature

 -10°C~50°C

Storage Temperature

 -40°C~70°C

Relative humidity

0~95% (no condensing)

Weight

400g

Dimension

180mm x 11mm x44mm

Hy vọng qua bài viết này có thể giúp Quý Khách hàng hiểu thêm chút kiến thức sản phẩm do SNTEK đang cung cấp.

Nếu Quý Khách hàng muốn biết thêm chi tiết về sản phẩm này,  hãy liên hệ Bộ phận Kinh doanh của SNTEK để có giá tốt nhất nhé!
