MODEM QUANG E1 (E1 Fiber Optical Modem)

Nhà cung cấp: Cung cấp bởi SNTek
Giá gốc Liên Hệ

← Sản phẩm trước Sản phẩm sau →

Mô tả sản phẩm
 E1 Fiber Optical Modem

Tên thường gọi - Modem quang E1 - có chức năng chuyển đổi tín hiệu điện của luồng E1 thành tín hiệu quang và có thể truyền trên cáp quang single mode hoặc multimode.

E1 fiber Optical Multiplexer modulates E1 signal of unframing to single or multi-mode fiber. It can also be used by pair with V.35 fiber modem and ETH fiber modem.



Tính năng của sản phẩm :

Chuyển đổi giao thức E1(G.703); Đáp ứng tiêu chuẩn ITU-T G.703, G.704.

Hỗ trợ loop luồng quang và luồng E1.

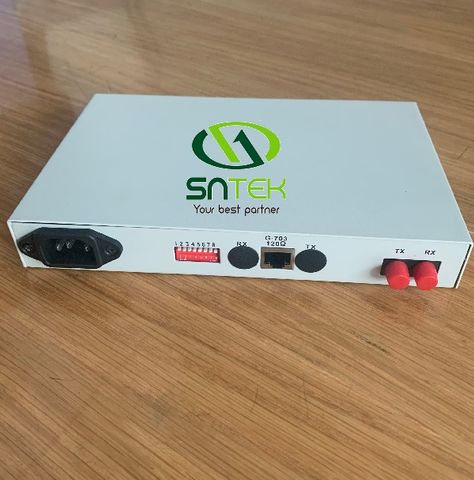

Lựa chọn đầu nối ST, FC, SC

Giao diện E1 (G.703) hỗ trợ 120 Ohm (RJ-45) và 75 Ohm (BNC)

Cáp quang Multi-mode cự ly truyền (2 Km), single-mode (20-120Km).

Nguồn điện AC 220 V (Dải điện áp rộng:  175V ~ 265V); Công suất tiêu thụ thấp < 5w.

Thông số kỹ thuật của sản phẩm:

+ Giao diện Quang.

Chế độ: CMI

Tốc độ truyền: 2.048Mbps ±50ppm
Bước sóng quang: 850nm,1310nm (MM) hoặc 1310nm,1550nm (SM)
Đầu kết nối quang: multi-mode (ST), single-mode (FC/SC).
Khoảng cách truyền quang: (MM): 2km, (SM): 20, 40, 60, 80, 100, 120 km,

+ Giao diện điện E1
Tương thích chuẩn: ITU-T G.703

Tốc độ truyền: 2.048Mbps ±50ppm

Chế độ làm việc: Không đồng bộ.
Mã đường truyền hoạt động: HDB3
Trở kháng : Giao diện BNC (75Ω), RJ45 (120Ω)



Product Description

E1 fiber modem is to modulate framing to single or multi-mode fiber. the wavelength of ordinary fiber and type of interface is configurable. Suit for transmitting additional management data channels in different fibers. The fiber for transmitting data can be used to monitor and control local and remote devices, and no collision will occur. It can also be used pair with V.35 fiber modem.

1.1 Product character

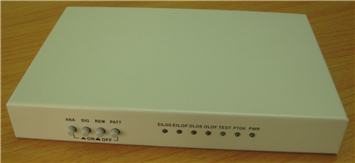

+ Special indicator Power, fiber, Ethernet, alarm, E1 Los, E1 lof, Test, etc.

+ Based on self-copyright IC, and software content is high.

+ Provide 3 type Loop functions: local (ANA), loop to remote (DIG), command loop (REM).

+ Loopback: Test ring connection

+ PBRS Code testing function, convenient for install and test devices.

+ Remote rate adjustment to a remote device (in primary clock status) when a local terminal is in primary clock status.

+ E1 fiber modem can use with V.35 fiber modem, which can save a G.703/V.35 converter.

Delay time error restore <150ns

+ Synchronous available: Internal, external, from recovery

+ Setup by Dip-SW, Led alarm

1.2 Environment requirement

The device operates temperature range-wide, can work normally, and stable in different environments.

Operate temperature: 0℃~50℃.

Relative humidity: 95% (no condensation).

No causticity and impregnant gas, no rising dust, and no strong magnetic field disturbing.

1.3 Power supply

Use module power supply as following for option, working voltage range-wide, good anti-disturb and isolation, work stable.

-48V: voltage range -36V~-72V

+24V: voltage range +18v~+36V

-24V: voltage range -18V~-36V

220V: voltage range 175V~240V

1.4 Power consumption:

Power consumption < 5 w.

1.5 Parameter & Index

a. Rate: 2048 kbps

b. Code: HDB3

c. E1 Impedance: 75Ω (unbalance) and 120Ω (balance).

d. Interface character: match G.703.

e. Connector: BNC(75Ω), RJ45(120Ω).

f. Standard: G.703

g. Clock: synchronize input E1 signal.

Fiber connector

a. Optical interface: FC/PC or SC/PC

b. Optical Wavelenth:  FP 1310 nm /DFB 1550nm +/-50/40nm

c. Sending consumption: -9dBm/-5dBm

d. Eceiving and dispatching module: > -6dBm

e. Optical receiver receiving sensitivity:< -36 (BER<10 -10):

f. Dynamic range receiving:> -30dB

g. Optical code: NRZ

h. Single mode : 10/125 um

j. Transmitting range:  2Km for multi mode, 20Km, 40Km, 60Km, 120Km for single mode

1.6 Dimension

210mm (W) * 140mm (L) * 30mm (H)

Nếu có nhu cầu mua  sản phẩm này, bạn hãy liên hệ Công ty TNHH Công nghệ Song Nhân (SNTek) ngay nhé!  Cám ơn bạn đã xem.
