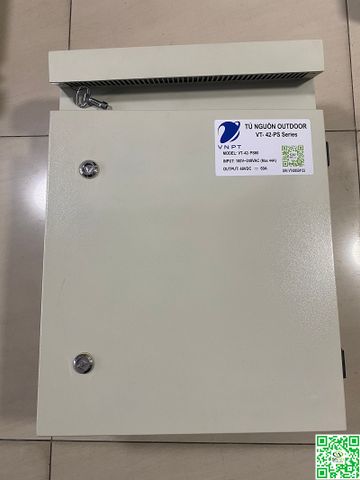

TỦ NGUỒN OUTDOOR VT-42-PS SERIES

Giá gốc Liên Hệ

← Sản phẩm trước Sản phẩm sau →

Mô tả sản phẩm

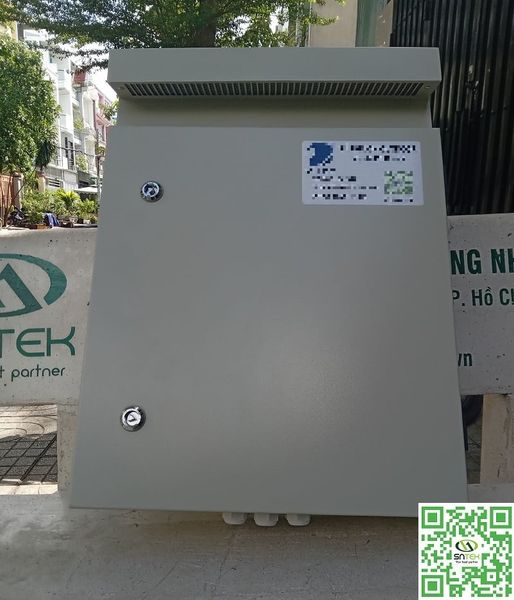

TỦ NGUỒN OUTDOOR VT-42-PS là dòng sản phẩm được cung cấp bởi Công ty TNHH Công Nghệ Song Nhân. Hệ thống cung cấp nguồn điện DC với điện áp 48VDC và dòng tải lên đến tối đa 120A. Sản phẩm được sử dụng cung cấp nguồn DC cho các thiết bị viễn thông và công nghiệp với yêu cầu hoạt động liên tục 24/7. Thiết bị nhỏ gọn, triển khai nhanh chóng, thuận tiện cho việc lắp đặt ngoài trời hoặc trong nhà trạm mà không bị chiếm diện tích, chiếm không gian (treo tường, treo cột).

TÍNH NĂNG NỔI BẬT:

  • Cung cấp nguồn điện DC 48V/50A đến 120A
  • Hỗ trợ tính năng bảo vệ 1+1
  • Có bảo vệ chống sét lan truyền
  • Giám sát và hiển thị điện áp ngõ vào AC
  • Giám sát và hiển thị điện áp DC
  • Giám sát và hiển thị dòng tải DC
  • Giám sát nguồn điện AC và DC. Thông qua cổng xuất cảnh báo báo đưa tín hiệu cảnh báo về trung tâm giám sát khi mất điện lưới AC hay điện DC ( Thông qua các tiếp điểm NO hoặc NC )
  • Bảo vệ quá tải, quá áp, quá dòng và quá nhiệt
  • Sử dụng được cho cả Outdoor và Indoor
  • Hiệu suất cao, độ ồn thấp
  • Cấu hình linh hoạt, khả năng nâng cấp và mở rộng hệ thống nguồn
  • Có khả năng mở rộng tăng thêm công suất
  • Bộ nguồn chất lượng cao, đáp ứng đầy đủ yêu cầu tin cậy điện áp đầu ra DC
  • Chống nước và làm việc ngoài trời với chuẩn IP55
  • Bên trong tủ được bọc 1 lớp cách nhiệt để hạn chế bị ảnh hưởng bởi nhiệt độ môi trường.
  • Chống côn trùng và bảo vệ xâm hại
THÔNG SỐ KỸ THUẬT:

Tên thiết bị:

Tủ nguồn outdoor VT-42-PS Series

Model:

VT-42-PS50

VT-42-PS60

VT-42-PS50+

VT-42-PS60+

VT-42-PS100

VT-42-PS120

Kích thước tủ
(cao x rộng x sâu) mm:

D600 x R430 x S190 (thay đổi theo nhu cầu khách hàng)

Vỏ thiết bị:

Bằng kim loại dày 1.5mm, sơn tĩnh điện, tuân thủ tiêu chuẩn NSI/EIA RS-310-D

Khả năng làm việc ngoài trời:

IP55

Bộ chỉnh lưu điện:

Hoạt động ở nhiệt độ cao

Điện áp ngõ vào:

100V~240VAC – Max 44A
(2 MCB Input AC: 50A)

Hệ số nguồn AC:

0.99

Điện áp ngõ ra:

-48VDC (Điều chỉnh trong khoảng -42VDC ~ -58VDC)

Bảo vệ 1+1

Không

Không

Không

Không

Dòng điện ngõ ra:

50A

60A

50A

60A

100A

120A

(06 MCB Output DC: 10-63A (thay đổi theo nhu cầu khách hàng)

(06 MCB Output DC: 10-63A (thay đổi theo nhu cầu khách hàng)

(06 MCB Output DC: 10-63A (thay đổi theo nhu cầu khách hàng)

(06 MCB Output DC: 10-63A (thay đổi theo nhu cầu khách hàng)

(06 MCB Output DC: 10-63A (thay đổi theo nhu cầu khách hàng)

 (06 MCB Output DC: 10-63A (thay đổi theo nhu cầu khách hàng)

Công suất ngõ ra:

~2800W (áp ngõ ra >-48 VDC)

~3000W (áp ngõ ra > -48 VDC)

~2800W (áp ngõ ra > -48 VDC)

~3000W (áp ngõ ra > -48 VDC)

~5600W (áp ngõ ra > -48 VDC)

~6000W (áp ngõ ra > -48 VDC)

Hiệu suất nguồn DC:

97.4%

Thiết kế thanh trượt DIN:

Dễ dàng thay thế và thi công CB với thiết kế module dạng trượt

Chống sét:

Imax 40kA/60kA

Bảo vệ:

Quá tải, quá điện áp, quá nhiệt độ

Chế độ vào cáp:

Tiếp cận vào/ra cáp từ phía dưới tủ.

Tiêu chuẩn an toàn:

IEC 60950, EN 60950, UL 60950, IEC297-2

Tiêu chuẩn EMC:

EN 300 386:2001 lớp B, FCC mục 15 lớp B

Nhiệt độ hoạt động:

-5 ÷ 85 ̊C

Nhiệt độ lưu kho:

-40 ÷ 85 ̊C

Độ ẩm tương đối:

0 ÷ 97%

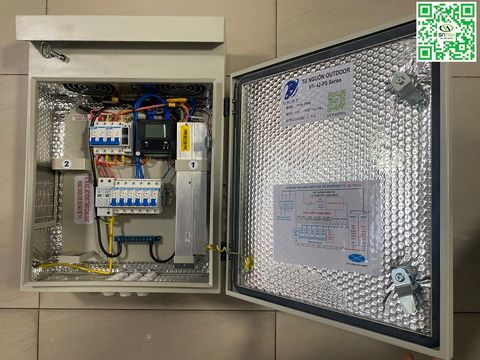

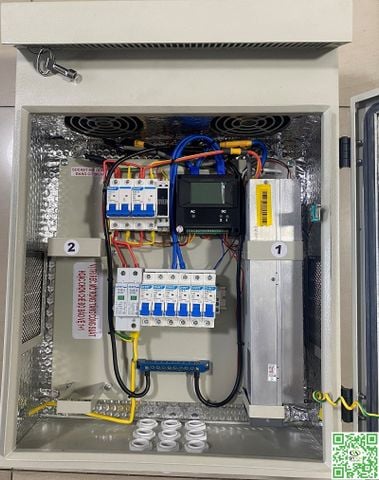

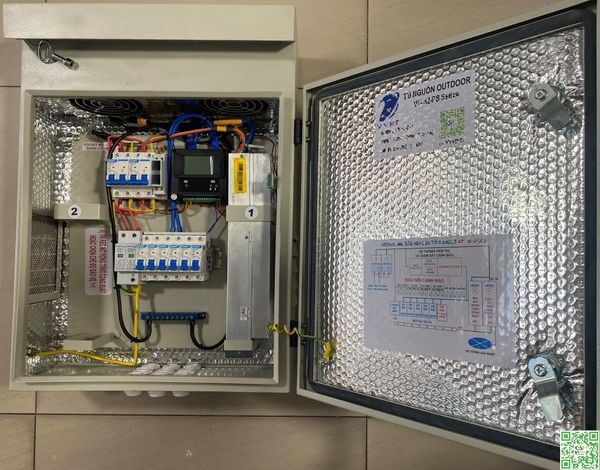

CẤU TẠO BÊN TRONG TỦ GỒM:
  • Bộ chỉnh lưu điện (Rectifier): Nắn điện lưới AC đầu vào thành điện áp đầu ra DC danh định -48VDC cung cấp nguồn ổn định cho thiết bị. Bộ chỉnh lưu được thiết kế theo kỹ thuật switch-mode sử dụng bộ xử lý tín hiệu số (DSP) cho hiệu suất chuyển đổi điện cao, độ ồn thấp. Nếu thiết bị có nhu cầu tải cao hơn thì có thể đấu nhiều bộ chỉnh lưu song song, điều khiển thông qua một bộ điều khiển chung. Cấu tạo linh hoạt, khả năng nâng cấp và mở rộng hệ thống nguồn theo yêu cầu khách hàng.
  • Các CB Input, CB Ouput được gắn trên thanh ray DIN tiêu chuẩn cho phép dễ dàng tháo lắp, thay thế, mở rộng nguồn cung cấp cho thiết bị. Đáp ứng tiêu chuẩn bảo vệ quá tải, quá áp, quá dòng và quá nhiệt.
  • Bộ cắt sét và màn hình hiển thị thông số điện áp AC, điện áp và dòng tải DC: đảm bảo chống sét lan truyển cho thiết bị; Giám sát, hiển thị được thông số điện áp, dòng điện ngõ vào AC và ngõ ra DC.
  • Bộ xuất cảnh báo đưa tín hiệu cảnh báo về trung tâm giám sát khi mất điện lưới AC hay điện DC (thông qua các tiếp điểm NO hoặc NC).
  • Ngoài ra, tủ thiết kế hệ thống rơ le để bảo vệ các đồng hồ hiển thị khi đóng/mở cửa nhằm tiết kiệm điện, kéo dài tuổi thọ cho hệ thống hiển thị và hệ thống quạt hút tản nhiệt. Có lưới bảo vệ hệ thống giải nhiệt tránh trường hợp thao tác đấu nối sơ suất va đập vào

Hy vọng qua bài viết này có thể giúp Quý Khách hàng hiểu thêm chút kiến thức sản phẩm do SNTEK đang cung cấp.

Nếu Quý Khách hàng muốn biết thêm chi tiết về sản phẩm này,  hãy liên hệ Bộ phận Kinh doanh của SNTEK để có giá tốt nhất nhé!
